エクステンドハンガー

エクステンドハンガー：Ｓタイプ・Ｍタイプ・Ｌタイプ	エクステンドハンガー：施行完了図

エクステンドハンガーは、ケーブル架設作業の安全性、省力化、高速化を目的に開発されました。

電線・光ファイバー架設作業が一変する画期的工法

エクステンドハンガーは、ケーブル架設作業の安全性、省力化、高速化を目的に開発されました。

エクステンドハンガーとは

アルミ・亜鉛メッキ鋼線に耐久性、非吸水性に優れ、磨耗係数の低い合成樹脂を密封状態で被覆してあるため、従来の支持具よりはるかに耐久性に優れています。

エクステンドハンガー工法

従来の架設作業では危険な作業（宙乗り・梯子掛け・高所作業車の移動・道路横断など）がつきものでしたが、エクステンドハンガーの使用により、危険要因が現場から排除されました。

エクステンドハンガー特徴

• 安全施行：高所危険作業が不要・歩行者の危険防止
• 工期短縮：工期短縮と省力化を実現
• 抜群の耐久性：紫外線・温度変化・塩水等に強い

専用施行用工具

専用施行用の工具一式を取り揃えています。

• 巻込み挿入機
• ピッチマシーン
• 通し線機
• ストッパー付き先導車
• 専用クランパー

形状・寸法

エクステンドハンガーは、ケーブル架設作業の安全性、省力化、高速化を目的に開発されました。

種類	延線前				参考	梱包
	総巻数(T)	螺旋外形(mm)	螺旋内径(mm)	素線径(mm)	製品長(mm)
S型	360	70	60	5	1,800	3本/箱
M型	352	90	80	5	1,750	2本/箱
L型	272	110	100	5	1,350	2本/箱

エクステンドハンガー”新幹線高架下を走る！

JRの要・・「通信線・光ファイバー・動力線」を安全に支え続けます。

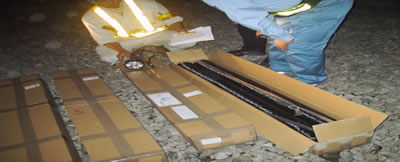

エクステンドハンガーの開梱

箱詰めの「エクステンドハンガー」を取りだします。

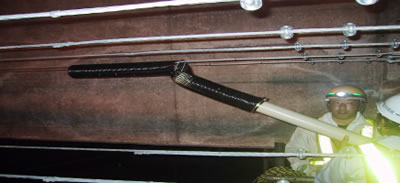

エクステンドハンガーの装着

専用工具を使い「エクステンドハンガー」を支持ワイヤーへ装着します。くるくる廻すと支持ワイヤーへ巻きつきます。

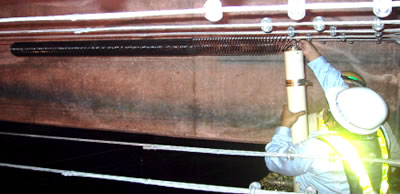

エクステンドハンガーの弛張工事

専用工具を使い支持ワイヤーに通された「エクステンドハンガー」を伸ばします。伸ばされた「エクステンドハンガー」は縮じみません。

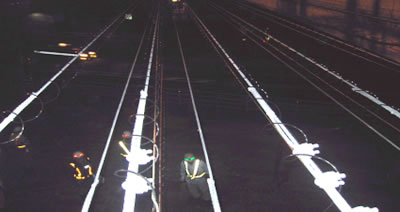

エクステンドハンガー張り付け工事完了

４本の「エクステンドハンガー」装着完了。通信線・光ファイバー・動力線などを通し支持します。
